半導體治具加工製作與客製化設計：提升良率關鍵

現代半導體產業發展日新月異，晶圓尺寸不斷放大與製程節點持續縮小，對於生產線上的輔助工具提出了極端嚴苛的要求。在這樣的精密製造環境中，專業的 半導體治具加工製作 扮演著保護晶圓、提升良率與維持設備穩定運作的關鍵角色。這類特殊治具不僅需要承受化學溶劑的侵蝕，還必須具備極佳的抗靜電能力與微米級的尺寸穩定性。尋求具備豐富經驗與高階設備的專業製造廠協助，是確保供應鏈順暢、降低晶圓報廢風險的最有效途徑。

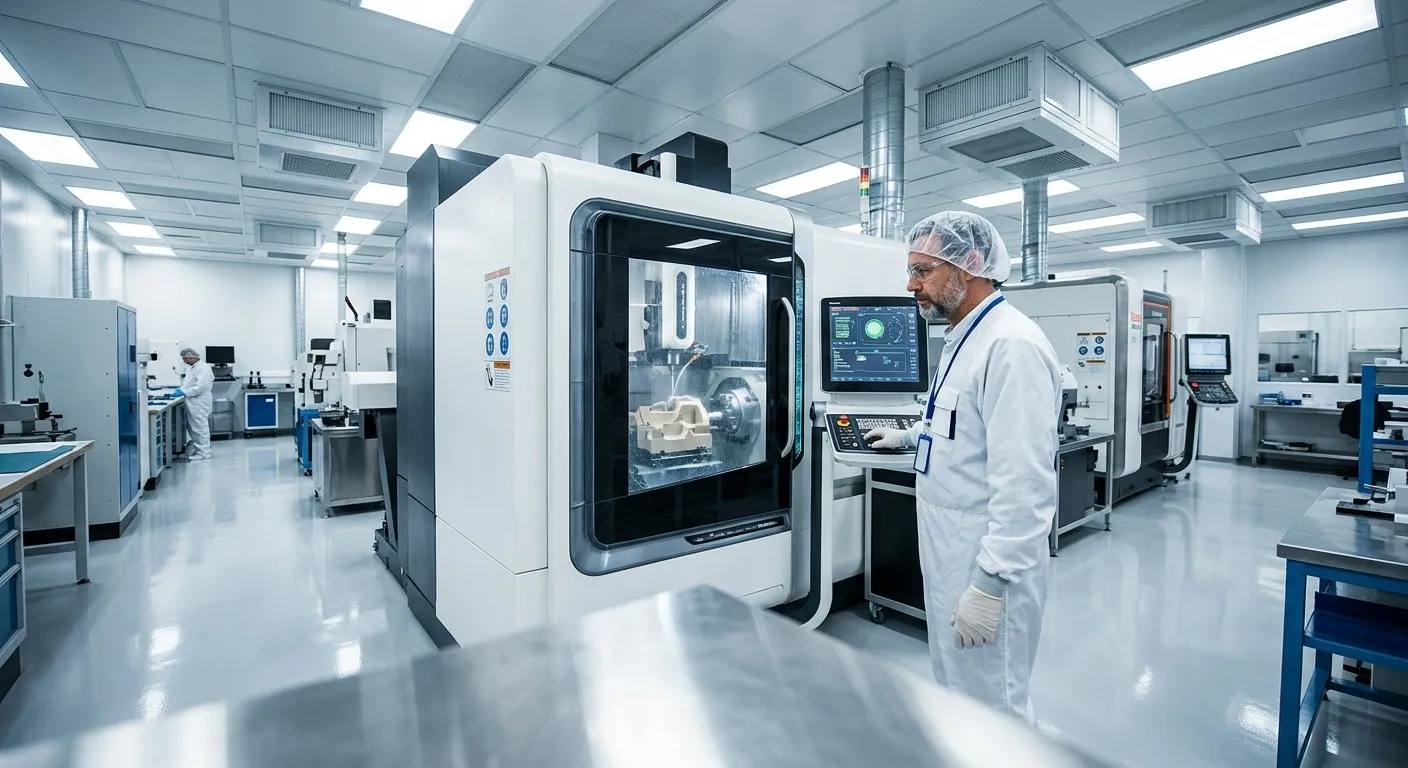

■ 克服製程瓶頸：客製化治具設計製作的必要性

針對高階半導體製程，標準化工具往往無法完美契合各家晶圓廠獨特的自動化搬運與測試設備。因此，導入專業的客製化治具設計製作成為突破製程瓶頸的必要手段。從晶圓傳送盒(FOUP)的精密定位輔助，到封裝測試階段的探針卡測試基座，每一個治具的幾何設計都必須與客戶的機台介面達到百分之百的密合。這需要工程團隊深入了解生產動線，並透過精密建模在設計初期排除潛在的干涉問題。

除了完美的幾何公差，材料科學在治具開發中同樣佔據核心地位。半導體環境常伴隨強酸、強鹼或高溫烘烤，一般金屬或普通塑膠極易釋放微粒汙染無塵室。頂尖製造廠會嚴格篩選醫療級或航太級的高性能工程塑膠（如 PEEK）以及表面經特殊陽極處理的鋁合金。必須透過系統化的切削參數控管與無塵室等級的潔淨包裝流程，才能打造出符合國際 ISO 潔淨標準的頂級工業治具產品。

嚴格的靜電防護(ESD)設計：
半導體元件對靜電極度敏感。治具表面必須具備穩定的表面阻抗值，透過特殊導電塗層或選用抗靜電工程塑膠，確保靜電荷能安全消散，防止擊穿脆弱的晶片結構。

微顆粒與釋氣(Outgassing)控制：
無塵室內的治具不可成為任何汙染源。加工完成後必須經過超音波純水洗淨，並在真空環境下進行高溫烘烤，徹底去除材料內部殘留的揮發性有機物，確保製程潔淨。

高溫環境下的尺寸穩定性：
許多測試製程需在極端高溫下進行。治具設計必須精準計算材料的熱膨脹係數(CTE)，並預留適當的熱膨脹間隙，防止治具在加熱過程中發生翹曲或卡死現象。

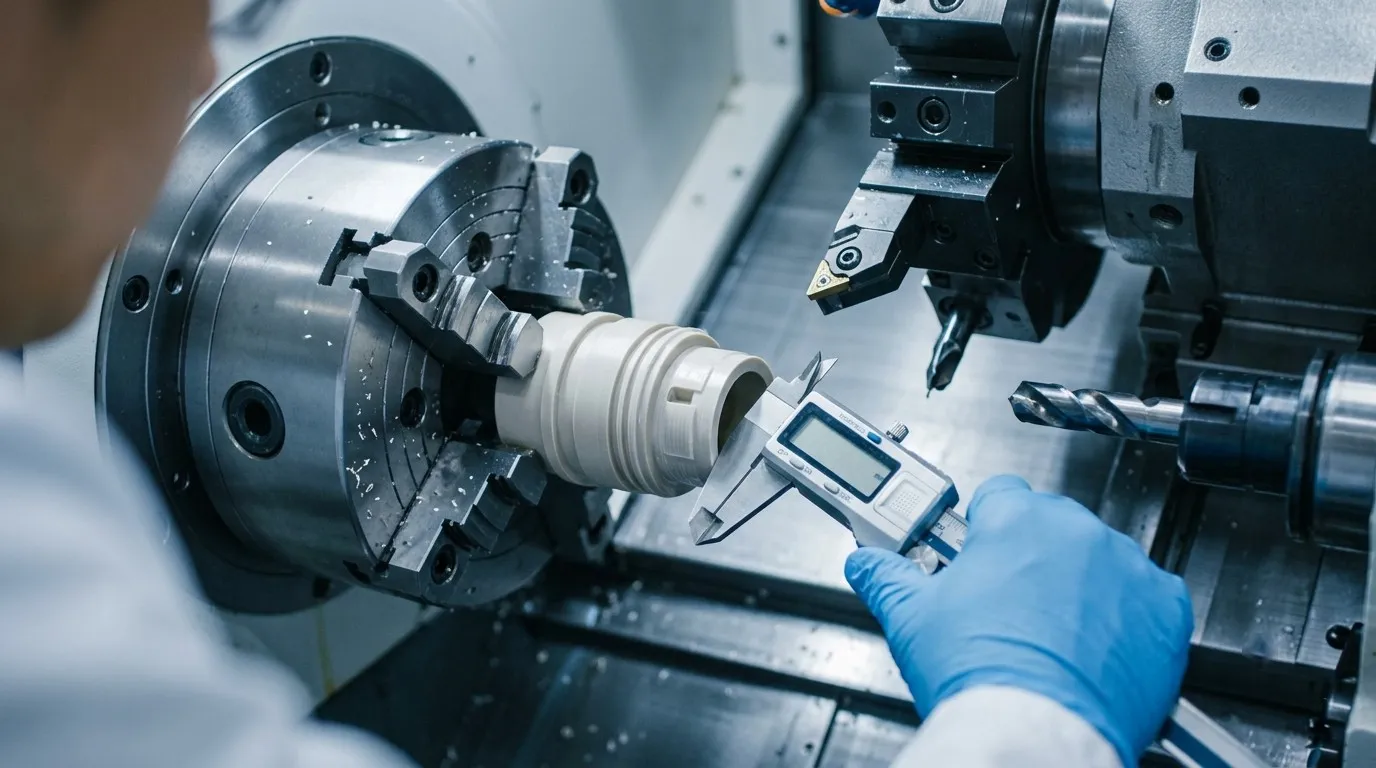

■ 高階機台應用：精密車床治具與製造流程

在眾多治具類型中，旋轉對稱或圓柱狀的承載元件佔了極大比例，例如晶圓旋轉台或特殊氣體噴嘴。執行這類高階精密車床治具設計與製造時，對機台的同心度與真圓度要求極高。專業工程師會運用具備動力刀塔與副主軸的複合式 CNC 車床，在一次夾持的狀態下完成車削、鑽孔與銑削等多道複雜工序。這不僅大幅減少了因為二次夾持所造成的基準面偏移，更能確保高精度動平衡。

優秀的治具設計必須將「可製造性(DFM)」納入首要考量。許多看似完美的圖面，若忽略了實際切削刀具的幾何限制，往往會導致加工成本暴增。專業的製造團隊會在圖面審查階段主動提出優化建議，例如調整倒角尺寸或修改深孔長徑比，在不影響治具功能的同時，大幅提升加工良率。透過高階軟體進行防碰撞模擬與刀具路徑最佳化，能確保每一個微小的幾何特徵都被完美實現。

■ 滿足多樣需求：代工廠的評估與選擇指標

當企業面臨新產品開發或產線升級時，高度彈性且快速響應的客製化服務是關鍵。評估治具加工供應商時，除了檢視其 CNC 設備的加工極限與精度能力，更應深入探討其工程團隊的研發底蘊。一家優質的合作夥伴不僅是單純的代工廠，而是能與客戶共同解決製程難題的技術顧問。具備快速提供實體打樣驗證能力，並擁有完善的三次元量測保證體系，是確保專案能如期交付的核心條件。

設備與環境
檢視供應商是否具備高階複合機台及恆溫恆濕的加工環境。具備無塵室等級的後段組裝與包裝產線，是防止精密治具在出廠前遭受微粒汙染的絕對必要條件。
品質與溯源
除了高精度的三次元量測儀器，廠商必須能提供完整的材料出廠證明(RoHS)、表面阻抗測試報告與全尺寸檢驗數據，確保每個治具的品質皆具備高度可追溯性。

■ 常見問答 (FAQ)

Q1: 為什麼半導體治具常指定使用 PEEK 等昂貴的工程塑膠？

PEEK（聚醚醚酮）具備極佳的耐高溫性、卓越的機械強度以及出色的抗化學腐蝕能力，能承受無塵室內各種強酸鹼清洗液的侵蝕而不劣化。更重要的是，它在高溫下幾乎不產生釋氣，不會汙染環境，且硬度適中不易刮傷脆弱的晶圓，是高階製程無可替代的材料。

Q2: 委託客製化治具加工前，客戶需要準備哪些技術文件？

為了縮短溝通與評估時間，建議客戶提供完整的 3D CAD 模型以及標示有明確幾何公差(GD&T)的 2D 工程圖。圖面上應清楚註明所需材質等級、表面處理方式、指定的表面阻抗值以及特殊的使用環境溫度，以便工程團隊進行最精準的報價與製程規劃。

面對半導體製程不斷挑戰物理極限的嚴苛要求，選擇具備深厚材料知識與高階加工能力的專業團隊，是確保產線穩定運行的致勝關鍵。立即聯繫我們的治具工程顧問，取得專屬的製程優化方案。
